Stile dei grafici
Questo notebook mostra come usare lo stile mespy in modo globale o per singola chiamata, e come sovrascrivere i parametri estetici principali di mp.histogram e mp.lin_fit.
Import
import matplotlib.pyplot as plt
import mespy as mp
df_hist = mp.load_csv("data/test_misure.csv")
lunghezza = df_hist["lunghezza_mm"]
df_fit = mp.load_csv(
"data/test_linear_fit.csv",
required_columns=[
"tempo_s",
"spazio_m",
"sigma_spazio_m",
"sigma_tempo_s",
],
missing="error",
)
tempo = df_fit["tempo_s"]
spazio = df_fit["spazio_m"]
sigma_spazio = df_fit["sigma_spazio_m"]
sigma_tempo = df_fit["sigma_tempo_s"]

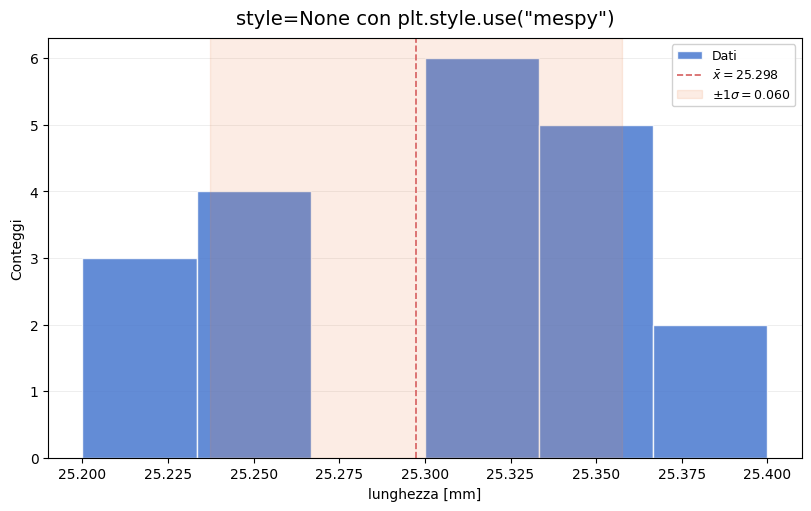

Stile globale mespy
Dopo import mespy, lo stile del package e registrato in Matplotlib e puo essere attivato anche a livello globale con plt.style.use("mespy"). In questo caso puoi passare style=None alle funzioni di mespy per usare gli rcParams gia attivi senza riapplicare uno stile locale.
plt.style.use("mespy")
mp.histogram(
lunghezza,
style=None,
bins=6,
xlabel="lunghezza [mm]",
title='style=None con plt.style.use("mespy")',
show_bin_ticks=False,
)
(<Figure size 800x500 with 1 Axes>,
<Axes: title={'center': 'style=None con plt.style.use("mespy")'}, xlabel='lunghezza [mm]', ylabel='Conteggi'>)

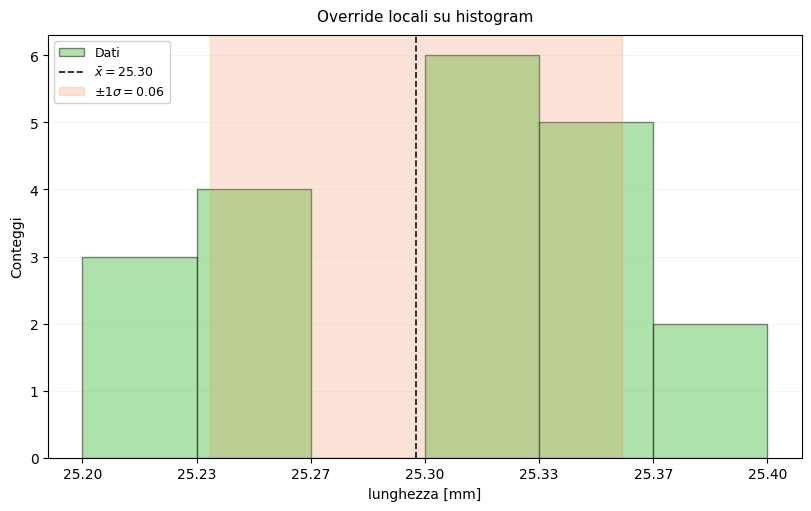

Override mirati su histogram
I parametri estetici passati alla funzione sovrascrivono solo quella chiamata. Qui cambiamo colori, opacita, posizione della legenda e formattazione del titolo senza toccare il resto del notebook.
mp.histogram(
lunghezza,
bins=6,
style="mespy",
xlabel="lunghezza [mm]",
title="Override locali su histogram",
title_fontsize=11,
legend_loc="upper left",
bar_color="#6ACC64",
edgecolor="#1F1F1F",
mean_color="#111111",
band_color="#EE854A",
hist_alpha=0.55,
band_alpha=0.22,
grid_alpha=0.18,
decimals=2,
)
(<Figure size 800x500 with 1 Axes>,
<Axes: title={'center': 'Override locali su histogram'}, xlabel='lunghezza [mm]', ylabel='Conteggi'>)

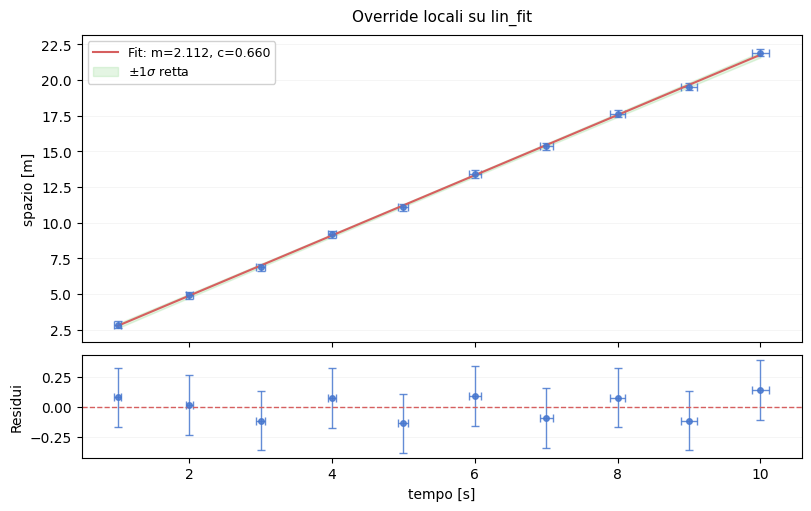

Override mirati su lin_fit
Lo stesso schema vale per lin_fit: alcuni parametri possono essere lasciati allo stile attivo, altri possono essere ridefiniti solo per il grafico corrente.
fit_style = mp.lin_fit(
tempo,
spazio,
sigma_spazio,
sigma_x=sigma_tempo,
style="mespy",
xlabel="tempo [s]",
ylabel="spazio [m]",
title="Override locali su lin_fit",
title_fontsize=11,
legend_loc="upper left",
point_color="#4878CF",
fit_color="#D65F5F",
band_color="#6ACC64",
data_alpha=0.85,
band_alpha=0.18,
grid_alpha=0.18,
show_fit_params=True,
)
{
"slope": round(fit_style.slope, 3),
"intercept": round(fit_style.intercept, 3),
"iterations": fit_style.iterations,
"converged": fit_style.converged,
}
{'slope': 2.112, 'intercept': 0.66, 'iterations': 4, 'converged': True}
